依照明角度划分-定焦红表激光补光灯
3° 、8° 、15° 、30° 、65° 全系列定焦红表激光灯，齐全兼容LED红表灯结构，有效补光距离100-500米，可定造分歧照明角度、距离的激光灯
首页 > 产品中心 > 定焦红表激光补光灯 > 依照明角度划分-定焦红表激光补光灯
一、市场利用
本产品为方形光斑的定焦红表激光灯，是必赢网络游戏平台自主研发的红表激光夜视照明产品，选取自主研发及封装的VCSEL激光芯片作为光源，重要利用于飞机跑路、路路、平面异物摄像检测补光。

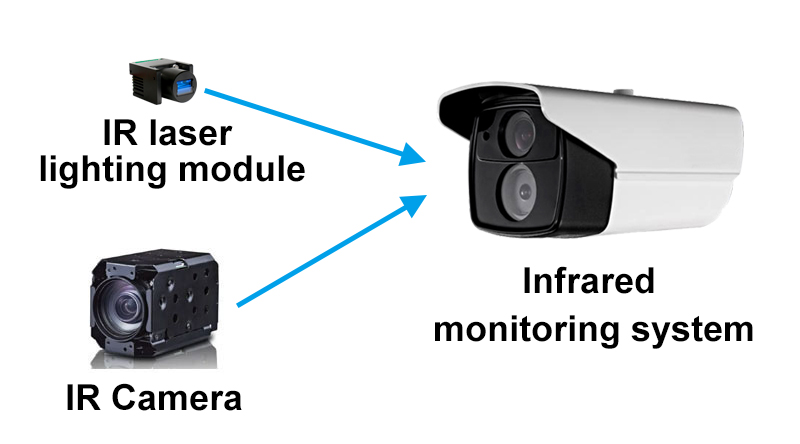

方形光斑定焦红表激光补光灯组合可利用于枪机、球机、幼型云台及无人机

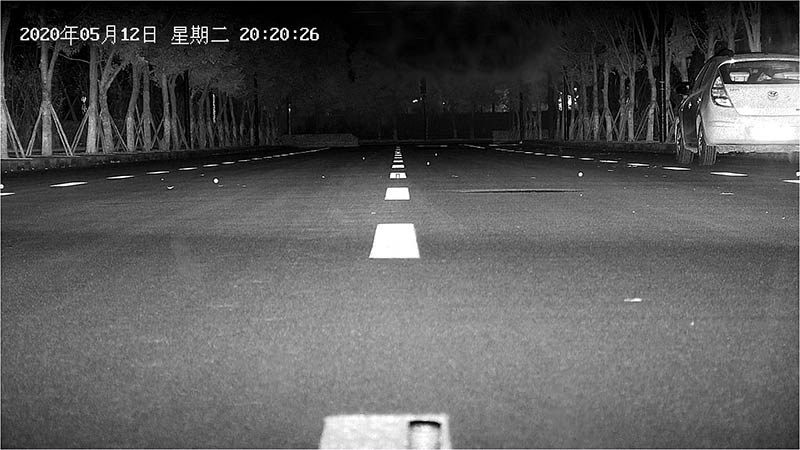

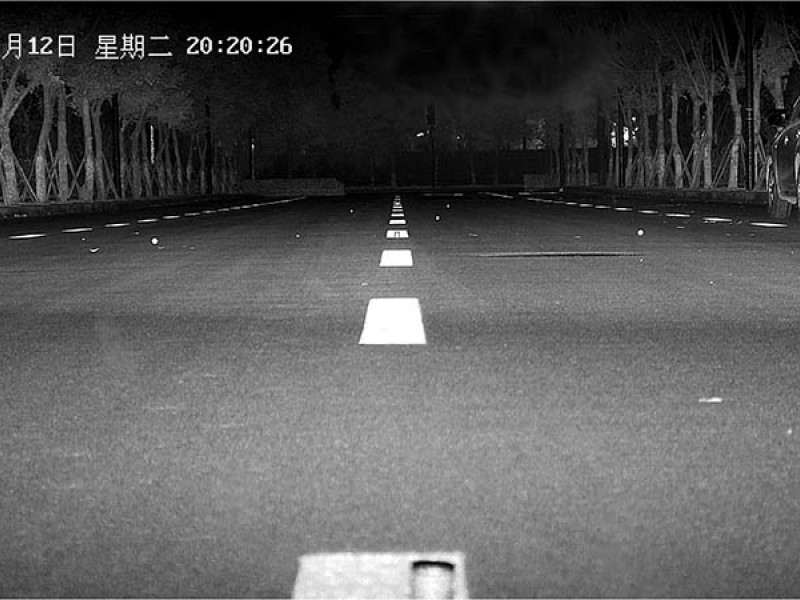

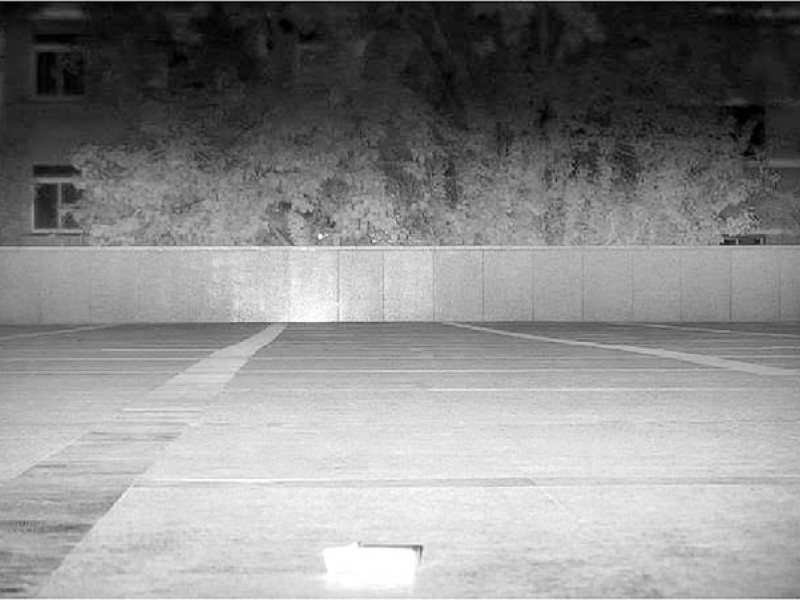

方形光斑定焦红表激光补光灯现场测试成效
二、技术指标
参数 | 技术指标 |
产品编号 | K10060011 |
产品名称 | 方形光斑定焦红表激光补光灯 |
型号 | IR-850-80-DZ01 |
有效距离 | ≥80米 |
发光波长 | 850±10nm |
照明角度 | H20° * V4° |
装置高度 | 31cm |
激光安全距离 | ≥2.8m |
出光功率 | 3.8W±0.3W |
中心光强 | >450μW/cm2（@6m） |
工作电压 | DC12V±10% |
工作电流 | 1.2±0.1A |
峰值功耗 | ≤16W |
节造方式 | 凹凸电平 |
工作温度 | -40℃～+85℃ |
存储温度 | -50℃～+100℃ |
表观尺寸 | 82.9*52*40mm（L*W*H） |
沉量 | 190g±20g |
环保认证 | 整机RoHS认证 |
注：本红表激光灯的产品参数、技术指标以报价规划的为准，如有更改，恕不另行通知知。

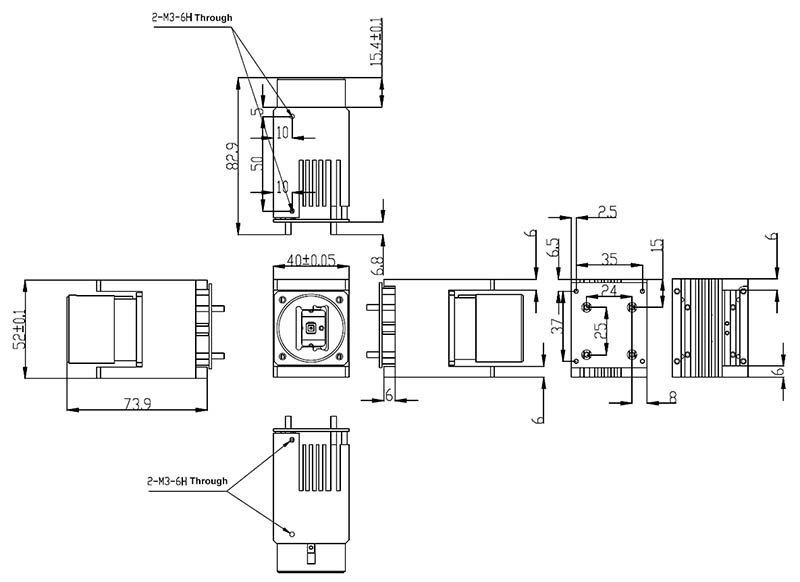

三、表形尺寸图

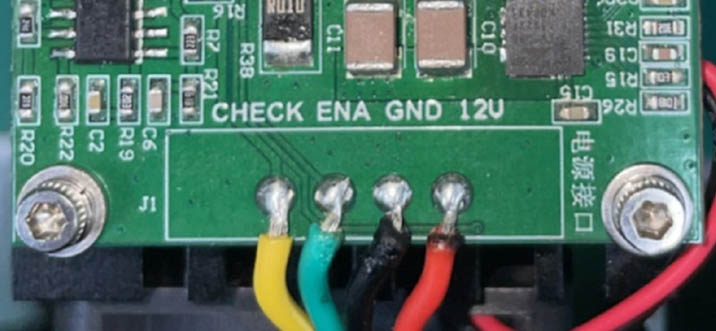

四、接口界说
从左到右：
黄色-CHECK
绿色-ENABLE
玄色-GND
红色-12V+
五、当苦衷项
本产品属于4类红表激光灯，在红表激光灯开启的状态下，严禁用眼逆光直视或者使用光学仪器逆光观察激光光束。
在红表激光灯正常使用的情况下，镜头前方50cm内严禁有易燃物体遮挡，以防产生火警。
本红表激光灯在使用过程中，产品应装在人眼无法直视的地位，或者离人眼直视的地位有足够的安全距离，厂家应凭据监控的场景，矫捷选择激光器的辐射功率，以防产品对人眼造成的侵害。
厂家在使用我司的红表激光灯时，应在产品的表部贴有激光辐射忠告标签。
厂家在使用红表激光灯过程中如发显祺件故障，请将产品寄回我公司进行维建，不成私下拆卸，私下拆卸后不再进行质保。
